ag亚娱官方网站入口：变压器和套管在设计之初都会有一个预计的使用寿命，随着它们运行的年限越来越长，其出现故障的种类、频率也会随之增加，*像人类一样，随着年龄的增长，一些老年基础病*开始出现。

*我们*来说说长期运行的套管都会出现哪些常见的故障呢？

某110kv变压器故障检测服务

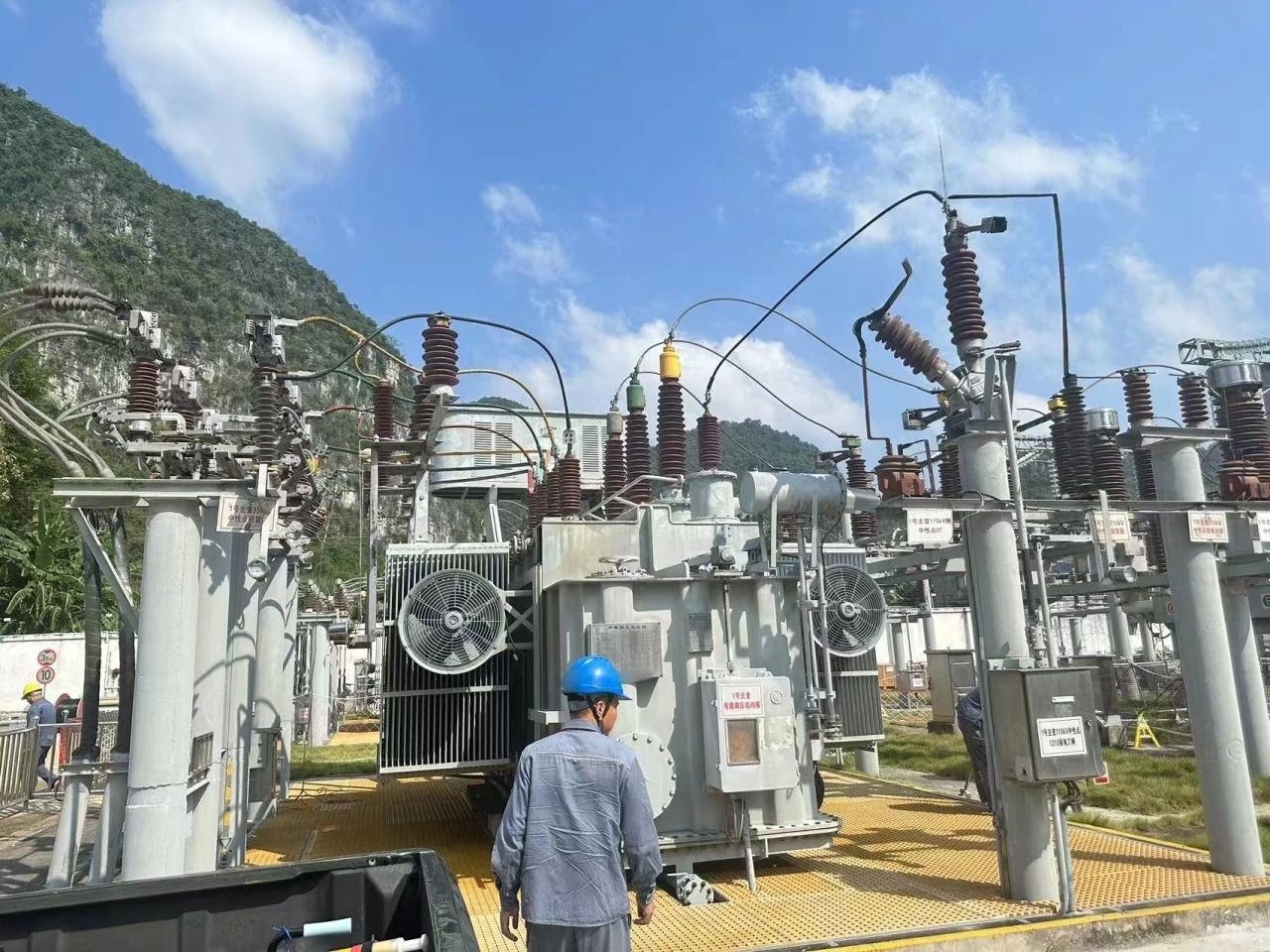

图：某110kv变压器一号主变

其典型的故障包括局部电容屏击穿、介质过热、内部产气、密封不良造成绝缘长期受潮、导体连接过热造成长期的绝缘过热、变压器油的老化、下绝缘表面杂质沉淀引发的沿面闪络、末屏接地不良等，这些问题套管的故障若长期发展，*后都有可能带来灾难性的后果。
本次康高特受邀前往测试的某110kv变电站一号主变套管*是一个“*员工”，他已经在岗位上兢兢业业工作了20余年。
所以，我们要对他进行一次全面的体检，看看他都存在哪些“健康问题”。

图：变压器铭牌

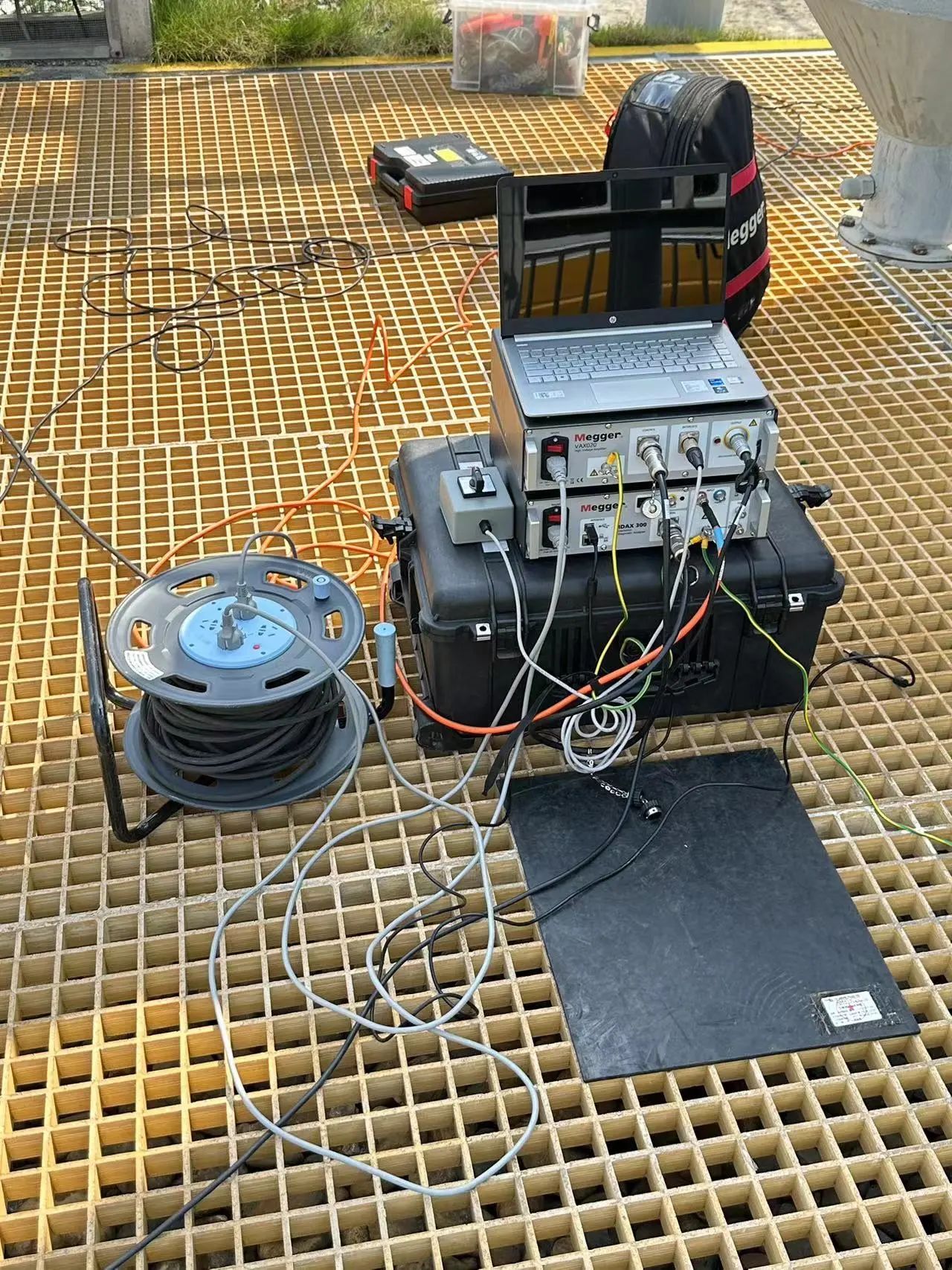

我们使用idax变压器抗干扰绝缘诊断分析仪搭配vax020高压放大器按照电力行业标准要求对其进行测试，设置测试频率小于50hz时，观察其介损曲线正常。

设置频率为1mhz时，其介损水平高于《油纸电容型套管频域介电谱测试导则（试行）》q/csg 1206010-2019中建议套管fds测试低频段（0.001hz-0.1hz）介损的注意值10%，怀疑其绝缘受潮。
我们还使用frax变压器绕组变形测试仪对其进行了测试，测试结果显示低频轻度变形，中高频正常，都是一些影响不大的“小病”，只要定期体检*可以。
本次被测的变压器和套管“身体”健康状况良好，只要按时体检，一定可以在他们的工作岗位上继续“发电”！
