变压器交接试验

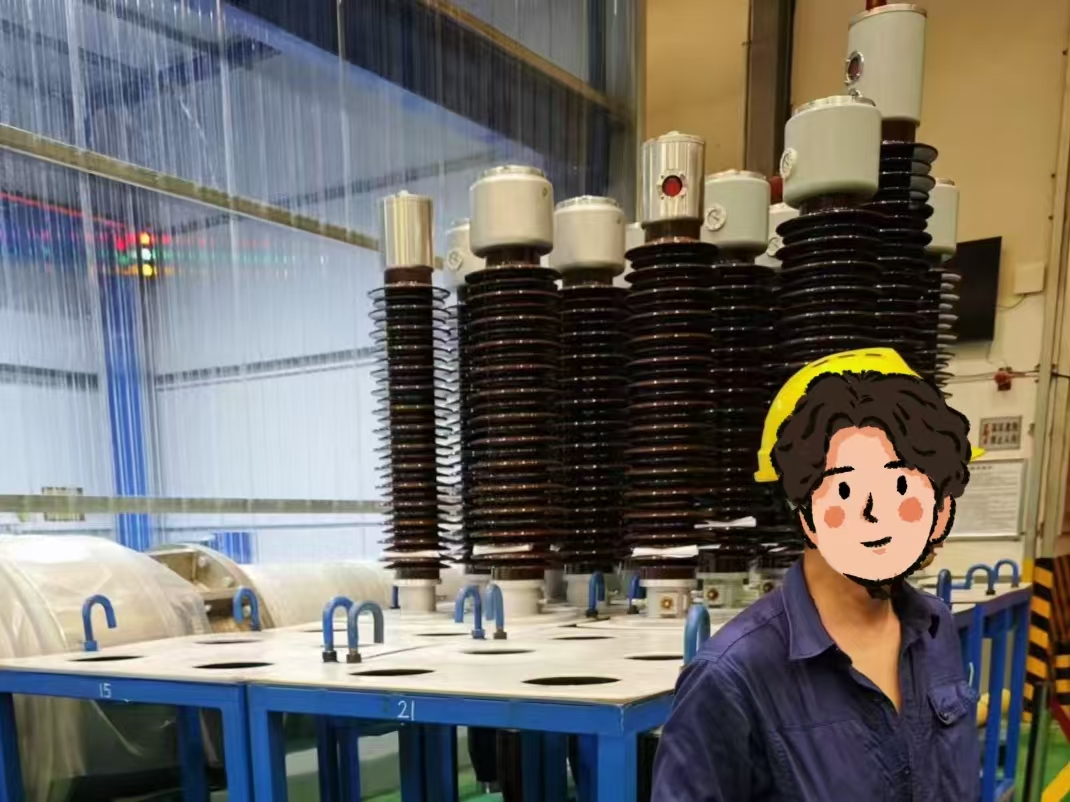

2024年8月21日，在某高压套管公司对新生产套管进行交接试验。康高特工程师使用idax变压器抗干扰绝缘诊断分析仪测量新套管的绝缘状况。

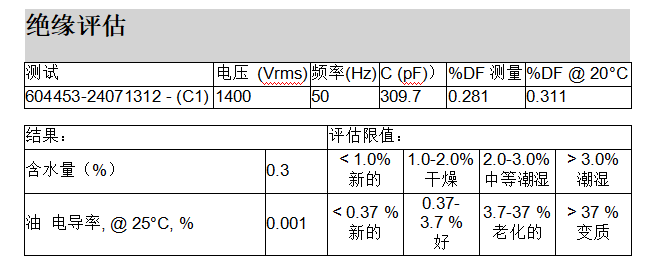

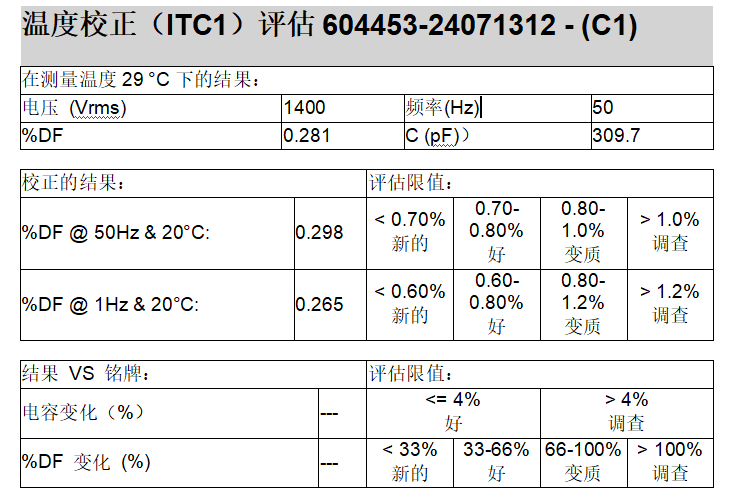

如图所示，所测得的套管介损和电导率均处于好的状态，含水量处于新的。

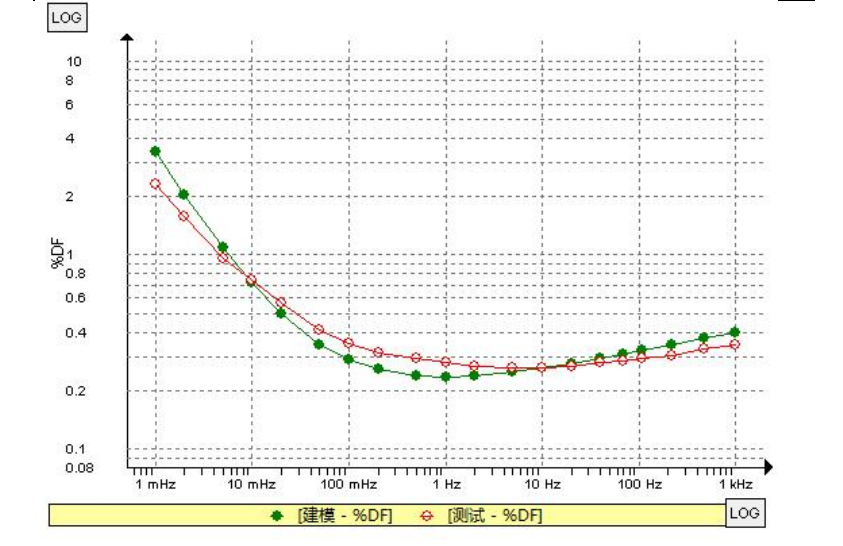

介损随频率改变，从左到右频率逐次增大。可以看到，测试结果曲线十分平滑且与模型曲线基本一致。

★本次测量新套管的含水量及绝缘状况正常，符合运行标准。

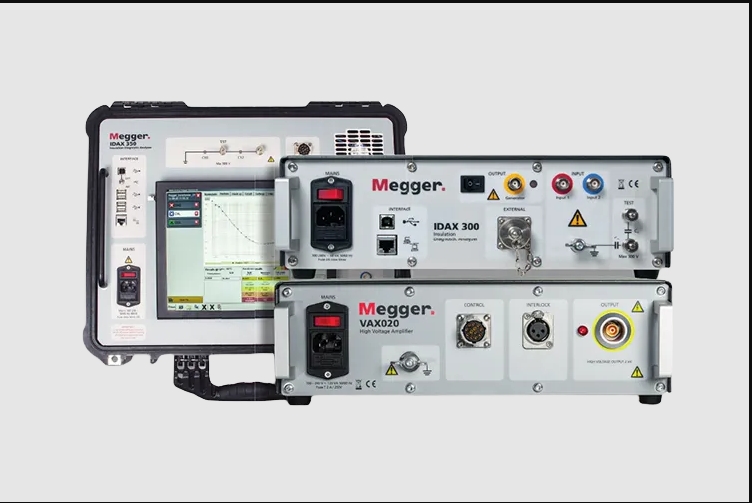

idax300 变压器抗干扰绝缘诊断分析仪

idax可以进行变压器、套管的含水量及绝缘分析，除此也可进行电缆、电抗器、ct等电气设备的绝缘分析，是一台基于介电频率响应技术（dfr），有时也称作频域介电谱（fds）的革命性绝缘诊断仪器。通过测量电力设备的绝缘在0.1mhz-10khz频率下的电容和介损值，利用模型对测量结果进行分析，判断变压器、套管绝缘系统的“健康状况”。

另外设备满足dlt2231-2021油纸绝缘设备频域介电谱测试导则，设备从1khz到10mhz测试时间仅需5分钟，设备外加的2kv高压放大器，可以满足在变电站内高电磁场环境下的稳定、*测量，有更好的抗干扰能力。
